ZLG型振动流化床干燥机是一种强化的有特殊用途的干燥装置，它通常是物料最终干燥之用。由于在干燥过程

中由机械振动帮助物料流化，不仅有利于边界层湍流，强化传热传质，而且还确保了干燥设备在相对稳定流力学条

件下工作。这种设备除具有很 好干燥功能之外，还能根据艺需要附有物料造粒、冷却、筛分和输送等工艺。目前

已在制糖、医药、化肥、化工、塑料、乳品、盐业、和矿冶等工业部门得到广泛应用。这项技术基本成熟，并已形

成了系列化

 振动流化床干燥机广泛应用于广泛应用于制药、化工、食品、轻工、重工等行业物料及产品的加热固化、干

燥脱水。如：原料药、 药、中药饮粉剂、颗粒、片剂用、胶囊用、冲剂用颗粒食品、化工等行业的大颗

粒、微细粉末具有过湿、发粘或粒度范围分布较大的颗粒或粉体等精细烘干。

     1、 物料受热均匀，热交换充分，干燥强度高，比普通干燥机节能30%左右。
     2、 振动源采用振动电机驱动，运转平稳，维修方便，噪音低，寿命长。

     3、 流态化稳定，无死角和吹穿现象。床层开孔形式，及开孔率至关重要。终水份、产量可通过振幅及

          加料量来控制。

    4、 可调性好，适应面宽。
     5、 对物料表面损伤小，可用于易碎物料的干燥，物料颗粒不规则时亦不影响工作效果。明显优于沸腾床

     6、 采用全封闭式的结构，有效地防止了物料与空气间的交叉污染，作业环境清洁

以上振动流化床干燥机在现场生产中布局图示（应客户后期现场要求，有所改动）

振动流化床应用于日化冷却中

注：由于每个厂家现场不同，本安装图尽供参考，如确定与我公司订立合作关系，我公司将派专业的工程师

    人员上门测量尺寸，参考厂方意见，并根据现场要求对设备合理摆放。

 目前应用最广的卧式振动流化床干燥机，形状和基本结构与普通卧式流化床干燥机很相似。区别在于

振动流化床整个机体通过弹簧支撑在底座上，多孔板稍向出料端倾斜，机体一侧或两侧装有振动电机。物料

依靠机械振动和穿孔气流双重作用流化，并在振动作用下向前运动。

 该机由振动电机抛掷产生激振力，物料在给定方向的激振力的作用下跳跃前进，同时床底下输入的热风

使物料处于流化状态，物料颗粒与热风充分接触，从而达到理想效果。物料自进料口进入机内，在振动力作

用下，物料沿水平方向抛掷向前连续运动。热风向上穿过流化床和湿物料换热，湿空气经旋风分离器除尘后

由排风口排出，干燥物料由排料口排出。

它具有非常突出的优点：

 (1) 在很低的气速下可获得均匀的流化，从而大大降低了能耗、颗粒间的磨损和粉尘夹带；

(2）物料停留时间分布均匀，几乎可以认为是“活塞式流动”，并且停留时间易于调节控制，因此可获得

  非常理想的产品含水率。

振动流化床干燥机工作原理展示

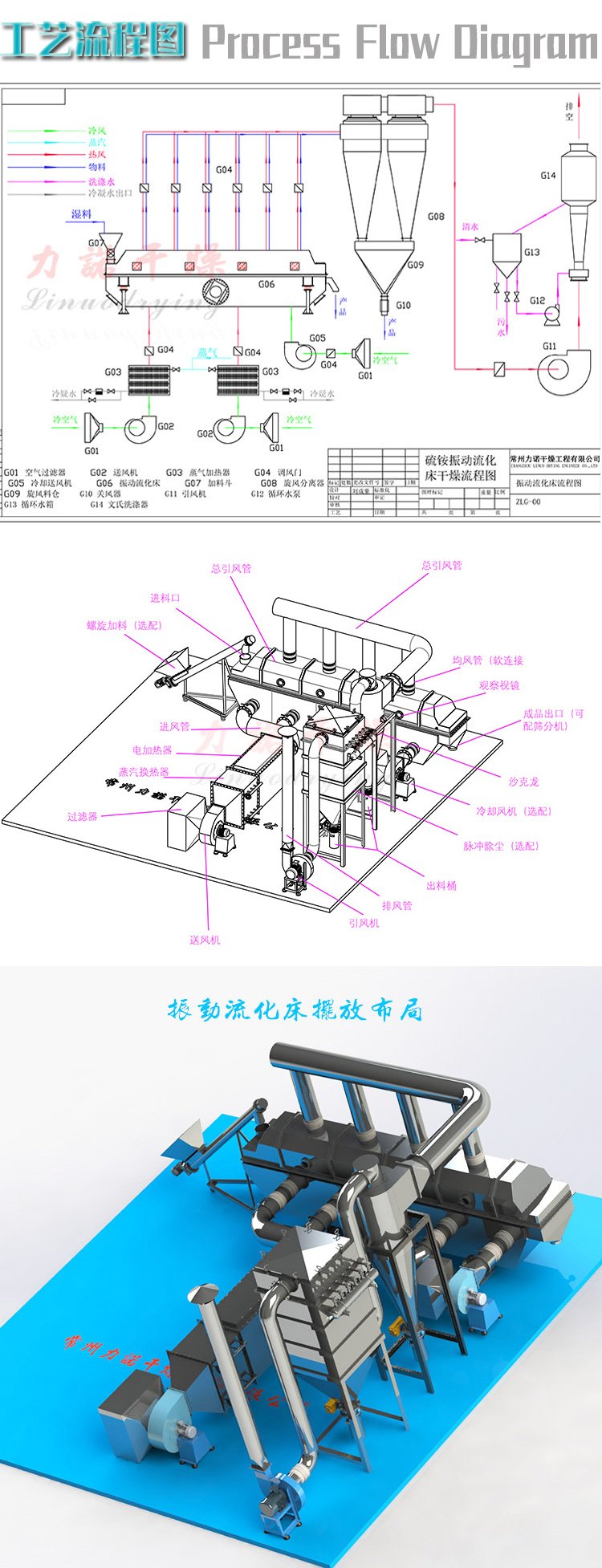

 注：以下为振动流化床干燥机在硫酸盐中的应用工艺流程图，如需其它物料的干燥工艺，请与我公司人员

  联系

 客户现场实际使用图
